Arduino與數位電路實習工作坊



Arduino 單板是學習數位邏輯電路(Digital Logic Circuit) 的最佳工具，藉由數位邏輯的概念驅動具功能性的IC ，達到電路的目的。如Arduino使用解碼器 (Decoder) 74LS49 IC 搭配解碼器 (Decoder) 74LS139控制四字七段顯示器，進行掃描顯示；使用移位暫存器 (PARALLEL-TO-SERIAL) 74LS165 IC 擴充數位輸入IO的數量；使用類比數位多工器 (Multiplexer) CD4051 IC擴充類比輸入IO的數量；使用三態閘(Tri-State gate) 74LS244 IC，來達到Arduino IO共用的目的。

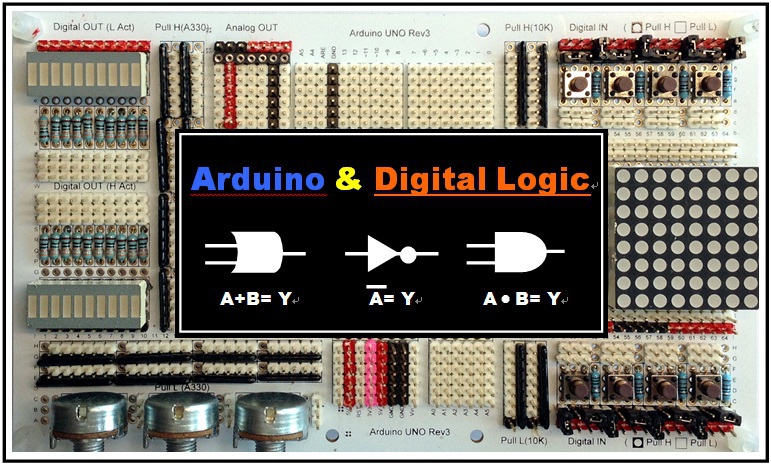

本工作坊將由基本數位邏輯概念(邏輯準位及數字系統)開始介紹，進而介紹邏輯閘等數位IC，搭配老師設計的排針學習板實習，達到理論與實務驗證的目的；軟體的部份則使用Firmata工具軟體經由UART介面透過Arduino監看及控制IC的輸入及輸出的狀況。



一、主題：Arduino與數位電路實習工作坊



二、時間：2014/04/19 (六) 09:45-18:00



三、地點：台北數位藝術中心－2F資源教室



四、學員人數：14人



五、費用：免費



六、課程安排：

04/19(週六)

09:45 – 10:00 報到

10:10 – 11:00 數位IC特性 與Arduino 的關係

11:10 – 12:00 邏輯IC–反閘 (NOT gate)、及閘 (AND gate)、或閘 (OR gate)、反及閘 (NAND gate)

12:00 – 13:00 午餐休息時間 (午餐自備)

13:00 – 14:00邏輯IC–反或閘 (NOR gate)、互斥或閘 (XOR gate)

14:00 – 15:00布林代數 (Boolean Algebra)與簡化、卡諾圖簡化 (Karnaugh Maps)、D型正反器與移位暫存器

15:00 – 16:00編碼器 (Encoder) 與 解碼器 (Decoder) IC

16:00 – 17:00多工器 (Multiplexer) 與 解多工器 (Demultiplexer) IC

17:00 – 18:00D/A (Digital to Analog Converter) 與 A/D (Analog to Digital Converter) IC



七、課程設備需求：

(1)
請至官方網站下載安裝相關軟體 :

a. Arduino IDE: http://arduino.cc/en/Main/Software 。

b.邏輯分析儀程式: smart+ V1.03.03。

http://www.zeroplus.com.tw/logic-analyzer_tw/technical_support_search.php?model=LAP-C%2816064%29&class1=1

由於工作坊時間有限，不再提供時間進行安裝，造成不便，敬請見諒。

(2) 自備Windows 系統筆記型電腦。(需連接Windows系統的邏輯分析儀)

(3) 自備Arduino UNO 開發板。

(4) 注意：請自行測式檢查USB連接線是否正常運作。(USB連接線規格: USB 2.0 A公B公.)



八、注意事項：

>請以中文全名報名。

>本次課程招收14名學員，報名系統將收至19人,第15位開始的報名者,分別為候補1號~5號。

>本課程完全免費，名額有限，因此請勿報名不到課，以避免浪費資源，並且造成有心學習之朋友不便。

>電話提醒將於04/15(二)~04/17(四)致電，若您是候補成功者，將於04/18(五)前此告知。
>請確實填寫報名資料，如有不齊全者，本中心將有權主動取消您的報名資格。

>課程所使用Arduino排針學習板及邏輯分析儀由中心提供使用。

>午餐自理。





九、講師介紹：

>潘Peter

http://blog.roodo.com/arduino

學歷：

國立交通大學 資訊工程系 碩士班 畢業

國立聯合大學 光電工程系 學士班 畢業

經歷：

DAC(台北數位藝術中心)講師

資策會講師

科技公司 程式設計師
